Lieu d'origine: | Zhejiang, Chine |
Nom de marque: | Metal Hose Fitting |
Certification: | RoHS, ISO, CE, IP68 |
Numéro de modèle: | DPJ |
Quantité de commande min: | 20-100 morceaux |
---|---|
Prix: | Negotiation |
Détails d'emballage: | 38*25*17mm |
Délai de livraison: | 3-30 jour |
Conditions de paiement: | L/C, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 30000 morceaux/jour |
Degré de protection: | IP66 | marque: | Hnx |
---|---|---|---|
Structure de produit: | Type fendu | joint en métal: | Laiton nickelé |
Taille: | G 1/4" | Taille de clé: | 18 / 16 |
Surligner: | garnitures de tuyau en laiton,adaptateur de tuyau en métal |

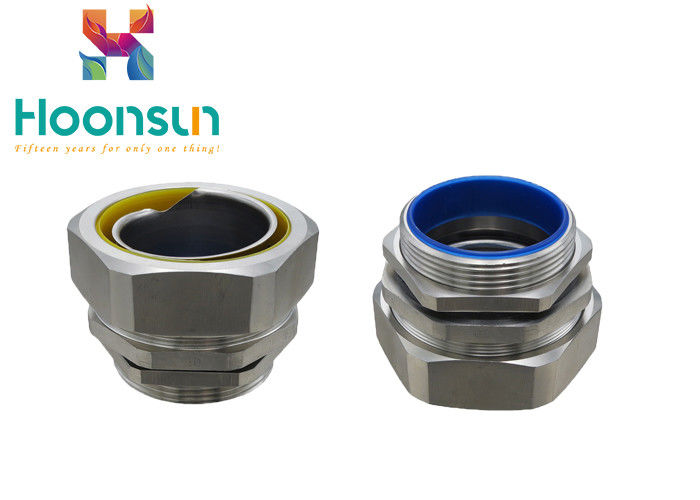

Garnitures imperméables de conduit de tuyau masculin hexagonal de métal flexible
BRASS/SUS304/316L
le caoutchouc modifié
acier Olive-galvanisé par pa6
IP66
Min-40 ºC, ºC Max105
1. bel aspect, structure et de haute résistance serrés
2. la conception et l'ensemble de la gaine de tuyau et l'attache du tuyau sont qui économise et commodes, et la force de tension est forte.
3. imperméable, antipoussière, sel résistant, acide et alcali résistants, alcool, pétrole, graisse et dissolvants généraux
4. acceptez la personnalisation non standard. veuillez fournir les dessins ou les échantillons pour la personnalisation
Le connecteur de tuyau en métal est un tuyau flexible de haute qualité dans les canalisations industrielles modernes.
Il se compose principalement du tuyau ondulé, de la douille nette et du joint. Son tuyau intérieur est un tuyau ridé à parois minces d'acier inoxydable avec la forme en spirale ou annulaire, et la couverture nette de la couche externe du tuyau ondulé est tissée par le fil d'acier inoxydable ou la bande d'acier selon certains paramètres.
Les connecteurs ou les brides aux deux extrémités du tuyau sont assortis avec les connecteurs ou les brides du tuyau du client.
Les soufflets du tuyau est faits de tuyau d'acier inoxydable sans couture ou multi-soudé extrêmement à parois minces par le traitement en plastique de haute précision.
En raison des caractéristiques élastiques du profil de soufflets, le tuyau a la bonne flexibilité et la résistance de fatigue, qui le rend facile d'absorber de diverses charges cycliques du mouvement et de la déformation, particulièrement dans le réseau de pipe-lines, il a la capacité de compenser le grand déplacement.
Pour la taille de conduit | Fil de G | GL Longueur de fil |
Fil de M | GL Longueur de fil |
PAGE | Taille de clé | Code | |
Fil de M | Fil de pouce | |||||||
Φ6 | 3/16" | G1/4 » | 7 | M12/M14 | 7 | PG7 | 18/16 | Type de bande de roulement » de « taille » de conduit « de HX-DPJ- - |
Φ8 | 5/16" | G3/8 » | 7 | M14/M16 | 8 | PG9 | 24/22 | |
Φ10 | 1/4" | G3/8 » | 7 | M16 | 8 | PG9 | 24/22 | |
Φ 12(13) | 3/8" | G3/8 » | 10 | M18/M20 | 10 | PG11/PG13.5 | 26 | |
Φ 15(16) | 1/2 » | G1/2 » | 12 | M20/M22/M24 | 10 | PG13.5/PG16 | 30 | |
Φ 20(19) | 3/4" | G3/4 » | 12 | M25/M27/M30 | 12 | PG21 | 35 | |
Φ25 | 1" | G1 » | 14 | M32/M33/M36 | 12 | PG29 | 43 | |
Φ32 | 1-1/4 » | G1-1/4 » | 14 | M36/M40/M42/M48 | 14 | PG29 | 52 | |
Φ 38(40) | 1-1/2 » | G1-1/2 » | 16 | M48/M50 | 14 | PG36/PG42 | 60 | |
Φ 51(50) | 2" | G2 » | 16 | M60/M63/M64/M72 | 15 | PG48 | 75 | |
Φ 64(70) | 2-1/2 » | G2-1/2 » | 24 | M76 | 20 | 89/87 | ||
Φ 75(80) | 3" | G3 » | 25 | M88 | 22 | 102/97 | ||
Φ100 | 4" | G4 » | 25 | M114 | 28 | 133/128 | ||
Φ125 | 5" | G5 » | 25 | M140 | 29 | 158 | ||
Φ150 | 6" | G6 » | 25 | M164 | 29 | 183 |
